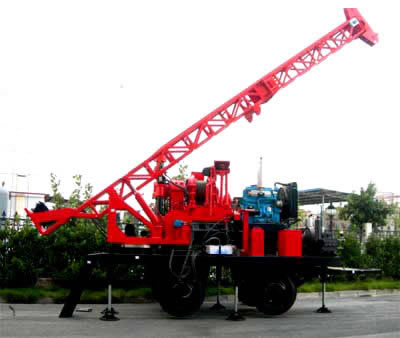

Máquina perfuradora com eixo para sacar núcleo montada em reboque

Máquina perfuradora com eixo para sacar núcleo montada em reboque

Aplicação
Máquina perfuradora com eixo para sacar núcleo montada em reboque XY-5TR é comumente usado em campos de exploração geológica, tais como minas de metais e não-metais, campos de gás, carvão e petróleo, etc. Ela pode fazer furos de vertical para ângulo de elevação através de vários tipos de formação, incluindo formação macio, duro e quebrado ou fraturado por processo molhado e método de perfuração a seco ou a jato.

Características principais
1). A máquina perfuradora para sacar núcleo é projetada com sistema de transmissão mecânica e eixo de alimentação hidráulica. É razoável na construção e estável na corrida, e também, oferece desempenho confiável, montagem e desmontagem conveniente. Por isso, o equipamento não é apenas conveniente para o transporte e instalação, mas também é fácil de controlar e manter.
2). Tem uma vasta gama de velocidade de rotação que pode ser alteradas de alto para baixo, e é adequado para vários métodos de perfuração, como perfuração com broca diamantada e com broca de carboneto, etc.
3). A máquina de perfuração em combinação com o mastro de perfuração é montado sobre um reboque pesado de rodas, permitido para ser rebocado em terrenos acidentados. Isso também garante a montagem rápida e transporte conveniente.
4). Uma série de dispositivos de medição são fornecidos para o controle de perfuração fina, tais como medidores de pressão, medidores de pressão, indicando pressão diferentes, medidores de velocidade de alimentação, etc.
5). Este equipamento de perfuração tem grande capacidade de perfuração, ampla gama de aplicações, velocidade de perfuração rápida e eficiência de perfuração elevado, enquanto usa fio da linha de método de perfuração do núcleo.

Especificações
1. Faixa de trabalho
a) Profundidade de perfuração com diâmetro de haste NQ: 1200m
b) Profundidade de perfuração com diâmetro de haste HQ: 800m
c) Profundidade de perfuração com diâmetro de haste PQ: 600m
d) Profundidade de perfuração com diâmetro de haste BQ: 1500m

2. Eixo rotativo
1) Torque rotacional e velocidade rotacional

Eixo ID. Torque e velocidade de saída rotativa
Φ96 Direita Torque (Nm) Velocidade (rpm) Inverso Torque (Nm) Velocidade (rpm)
4663 87 5873 67
2386 170 1710 230
1519 267

1374 301

1120 362

686 591

437 928

321 1262

Φ80 Direita 5222 77 Inverso 6050 65
2673 151 1958 225
1701 237

1510 267

1255 322

769 523

490 821

360 1117

2) Curso de alimentação do eixo: 500mm
3) Capacidade de descida: 90kN
4) Capacidade de subida: 135kN
5) Tamanho do cilindro: φ105/φ75mm-500mm

3. Guincho
l). Guincho principal
a) Diâmetro do rolo (mm): φ350 mm
b) Comprimento da corda (m): 140 m
c) Diâmetro da corda (mm): φ18.5 (6×37)mm
d) Capacidade e velocidade de elevação de única corda (quando rolando na 3ª camada)

Classe de engrenagem 1 2 3 4 5 6 7 8
Velocidade de elevação (m/s) 0.89 1.74 2.73 3.18 3.74 6.08 --- ---
Capacidade de elevação (kN) 40 23.4 16 14 10.4 7.2 --- ---

2). Guincho da linha com fio
a) Capacidade de elevação(KN): 12 KN
b) Velocidade de elevação (m/min): 120 m/min

4. Mastro (Torre de perfuração)
1) Altura do mastro (da coroa ao nível do solo): 10 m
2) Método de acionamento: o mastro é levantado ou abaixado por cilindro hidráulico

5. Motor
a) Modelo: 4135D
b) A potência líquida a 1500.r/min (kW): 58.8kW

6. Sistema hidraúlico
a) Bombas :YBC45/80
b) Motor: 160
c) Diâmetro do pistão e comprimento do curso do cilindro de alimentação: φ105/φ75mm-500mm
d) Diâmetro do pistão e comprimento do curso de cilindros de retirada: φ75/φ35mm-450mm
e) Diâmetro do pistão e comprimento do curso de cilindros de verificação: φ75/φ25mm-84mm
f) Pressões de operação da válvula de auxilio (kPa): 8000 Kpa
g) Quantidade de óleo no sistema e tanque: 100 L
h) Tipo de sistema de filtração: WU-160J

7. Engate de base
a) Acionamento hidráulica
b) Diâmetro do pistão e comprimento do curso de cilindros de verificação: φ75/φ25mm-65mm

8. Alavanca de nivelamento
a) Alavanca traseira (numéro/ curso /diâmetro de pistão):2/300/φ80/φ50
b) Alavanca dianteira (numéro/ curso /diâmetro de pistão): 3/300/φ80/φ50

Termos comerciais
1. Quantidade mínima: 1pcs
2. Ciclo de entrega: 0-7 meses
3. Porto de embarque: Wuxi / Xangai
4. Termos de pagamento: Pagamento a entrega
5. Mercados internacionais: EUA, Mexico, Brasil, Colômbia, Singapura, Malásia, Indonésia, Austrália, Rússia, Ucrânia, Quirguistão, Alemanha, França, Marrocos, a Arménia, Oman, Tanzânia, Sri Lanka, Índia, Bangladesh, Paquistão, Congo, Sudão, e muito mais.
