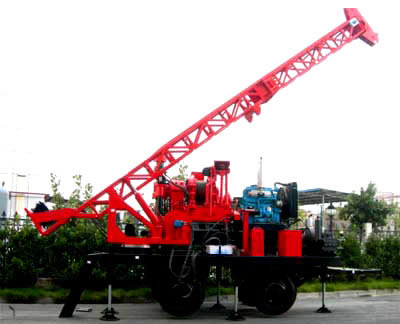

Máquina de Perfuração com Núcleo de Diamante
Modelo: XY-5TR

1. Aplicação de Perfuração com Núcleo de Diamante:
A Máquina de Perfuração com Núcleo XY-5 TR é adequada para perfuração de núcleo de diamante na exploração geológica tanto em minas de metais quanto não-metais, carvão e campos de petróleo, campos de gás e etc. A Máquina de Perfuração com Núcleo de Diamante pode perfurar buracos da vertical para elevações angulares para vários tipos de formação incluindo formações leves, duras, e formações quebradas e fraturadas à seco/úmido ou método de descarga.

2. Caraterísticas de Perfuração com Núcleo de Diamante:
1. A Máquina de Perfuração com Núcleo de Diamante é uma máquina de perfuração com fuso de alimentação hidráulica e transmissão mecânica. Ela é ideal para construções e estável em sua execução. Ela assegura uma boa performance estável, fracionamento e reunião, por isso ela é conveniente na montagem e no transporte assim como no controle e manutenção.
2. A Máquina de Perfuração com Núcleo de Diamante possui várias velocidades de rotação que podem ser alteradas de rápido para devagar, e ela é adequada para vários métodos de perfuração tanto quanto perfurações com broca de carboneto quanto perfurações com broca de Diamante etc.
3. A Máquina de Perfuração com Núcleo de Diamante em combinação com mastros de perfuração montados sobre trilhos de rodas pesadas é adequado para reboque sobre terremos ásperos, então assegura um transporte e montagem rápidos e conveniente.
4. Uma série de medidores é fornecida para o controle de perfuração fina, tanto quanto manómetros, medidores de pressão de broca indicando diferentes pressões, velocidade de alimentação das bitolas, etc.

3. Especificação de Perfuração com Núcleo de Diamante:
1. Alcance do trabalho
    a) Profundidade de Perfuração 1500/1150/780m
    b) Norma de Perfuração: BQ/NQ/HQ
    c) Calibre da Vara de Perfuração: φ150mm
    d) Diamentro Final do Buraco: φ75mm
    e) Ângulo de Mergulho do Buraco: 0~90º
2. Eixo Rotativo
    1) Torque Rotacional e Velocidade Rotacional

Eixo ID	Rotação de Saída do Torque e da Velocidade
	Direita	Torque(Nm)	Velocidade(rpm)	Reverso	Torque(Nm)	Velocidade(rpm)
Ф96		4663	87		5873	67
		2386	170		1710	230
		1519	267
		1374	301
		1120	362
		686	591
		437	928
		321	1262
Ф80	Direita	5222	77	Reverso	6050	65
		2673	151		1958	225
		1701	237
		1510	267
		1255	322
		769	523
		490	821
		360	1117

    2) Comprimento do Eixo de Alimentação 500mm
    3) Capacidade de puzar para baixo 90kN
    4) Capacidade de puxar para cima 135kN
    5) Cilindro da Caçamba φ105/φ75mm-500mm
3. Guincho l).Guincho principal
    a) Diametro do Rolo (mm) φ350 mm
    b) Capacidade contida no cabo (m) 140 m
    c) Diametro do cabo (mm) φ18.5(6×37)mm
    d) Velocidade e capacidade no guincho de cabo único (Quando o cabo está rodando na terceira camada)

Escala de funcionamento	1	2	3	4	5	6	7	8
Velocidade do guincho(m/s)	0.89	1.74	2.73	3.18	3.74	6.08	﹉	﹉
Capacidade de Guincho(kN)	40	23.4	16	14	10.4	7.2	﹉	﹉

4. Fio de linha do guincho
    a) Capacidade do Guincho (KN) 12 KN
    b) Velocidade do Guincho (m/min) 15 m/s
5. Curso de movimento reverso:450m
6.Guidaste de perfuração:
    Carga nominal :150kN
    Altura de içamento: 7m
7.Motor equipado a diesel: 80hp
    Motor elétrico: 55Kw
8. Dimensão total de perfuradora (C*L*A)
    8800×2250×3600mm (Quanto ao transporte)
    6000×5000×9800mm (Quanto ao trabalho)
9. Peso total de perfuradora 7500kg
10. Velocidade de reboque ≤10km/h
