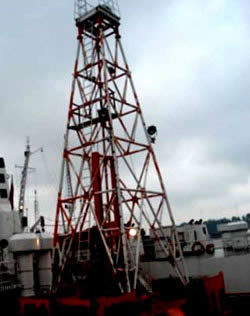

Máquina de Perfuração de Exploração Marítima
Modelo: HGD-600

1. Aplicação de Máquina de Perfuração de Exploração Marítima:
A máquina de Perfuração de Exploração Marítima HGD-600 é uma máquina de perfuração de cabeça superior de condução com curso longo de alimentação de perfuração com curso longo de alimentação. Adotou técnica avançada do cambiador de freqüência giratório ajustável da velocidade e é equipado com a guindaste de 12 ou de 8m. Pode ser usado para trabalhar sob a condição da classe de 5 das profundidades de água de 80 m e da escala de vento menos. É usado igualmente para a perfuração geological da exploração da área da água e a perfuração do furo da pilha nos rios ou nos lagos. O jogo do cano principal da broca pode ser usado para furos da pilha da perfuração na terra.

2. Especificações Tecnicas Principais de Máquina de Perfuração de Exploração Marítima:
1.Dados básicos
Profundidade de Perfuração(m) 600m , 500 m, 400m (quando tem água de 100m)
Diâmetro do Buraco(mm) φ91 , φ110, φ127
Diâmetro da Haste(mm) φ42,φ50,φ73,φ127
Ângulo de buraco 90º

2.Dados de cabeça de condução:
Velocidade de rotação de saída(Dinanteira e Traseira): Velocidade baixo 7~200(r/min),
Velocidade alta 14~700(r/min)
Torque nominal : Velocidade baixo 11856~2148N.m,
Velocidade alta 3466~627 N.m
Curso de cabeça de condução: 3.5(m)
Força de impulso de cabeça de condução 25(KN) Peso: 750(Kg)

3. Parâmetros de guincho
Capacidade de içamento(cabo único) 50(KN)
Velocidade de içamento: baixo 0~40.5(m/min) alto 0~81(m/min)
Dimensão de cabo φ28-6X19+1 Comprimento de cabo 80(m)

4. Parâmetros de guincho auxiliar
Capacidade de içamento:25(KN)
Velocideade de içamento de corda única: baixo 0~80(m/min) alto 0~160(m/min)
Dimensão de cabo φ14-6X19+1 Comprimento de cabo: 550(m)

5. Parâmetros de sistema hidráulico
Modelo de bomba de óleo:2* A10V071DFLR, 1*A10V028DFR
Pressão nominal : Principal 18~30(MPa)
Auxiliar 21 (MPa)
Capacidade de emissão 71+71+28(ml/r)
Velocidade na rotação nominal 1450(r/min)

6. Parâmetros de instrumento quebrado
Pressão hidráulica de trabalho nominal: 21(MPa)
Torque de impulso nominal: 47.8(KN.m)
Torque de instrumento quebrado: 5(KN.m)
Velocidade de intrumento quebrado: 18(r/min)
Buraco ID: φ450(mm)
Haste e cáscara de tubo ID: φ42, φ50, φ73φ127, φ146,φ178

7. Parâmetros de compensador de elevação
Capacidade de compensação: 45KN
Curso de compensação :1000mm
Volume de acumulador de energia 2*63L
8. Parâmetros sobre mecanismo de pressão e sobre dispositivo contra queda
Modo de pressão: motro hidráulico+engrenagem/cremalheira
Capacidade de ajuste de pressão : 25 KN

Capacidade contra queda de cabeça de condução: 10 KN

9. Parâmetros de perfuratriz
Tipo de estrutura: tubo em quadrado~
Altura vertical : 12 (m)
Capacidade de carga nominal: 400(KN)

10. Parâmetros de sistema de produção de lama circulatória
Bomba de lama (fluxo ajustável) BW-650
Bomba de lama BW-250
Modo de mistura: rotação a jato circular
Capacidade de mistrua de lama 850(L/min)
Tubo de borracha na misturador de água ID: 2"

11.Tipo de carrinho movél
Capacidade de carga 400(KN)

12. Modelo de motor
Motor de bomba de óleo: Y225M-4-H 45+45(KW) BW250
Motor de bomba de lama: Y180M-4-H 18.5(KW) BW850
Motor de acionamento de boma de lama: Y200L-4-H 30(KW)

13. Dimensão por unidade(CXL X A):2800X1500X5970(mm)
14. Peso de componente principal de perfurador: apóx. 7500(Kg)
